Poste de conduite59
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

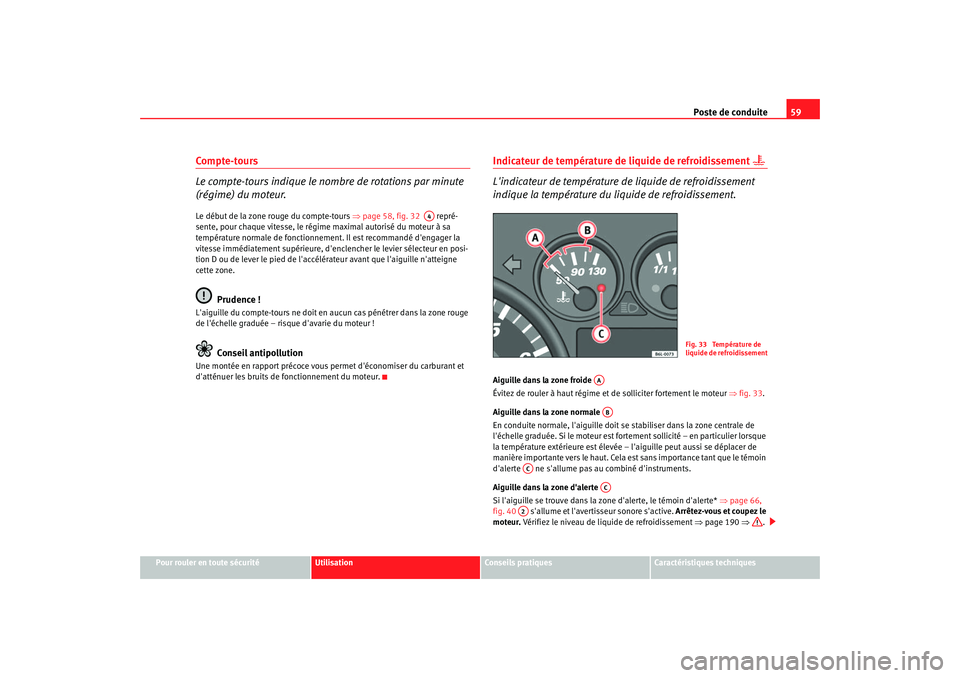

Compte-tours
Le compte-tours indique le nombre de rotations par minute
(régime) du moteur.Le début de la zone rouge du compte-tours ⇒page 58, fig. 32 repré-
sente, pour chaque vitesse, le régime maximal autorisé du moteur à sa
température normale de fonctionnement . Il est recommandé d'engager la
vitesse immédiatement supérieure, d'encl encher le levier sélecteur en posi-
tion D ou de lever le pied de l'accélérateur avant que l'aiguille n'atteigne
cette zone.
Prudence !
L'aiguille du compte-tours ne doit en aucun cas pénétrer dans la zone rouge
de l'échelle graduée – risque d'avarie du moteur !
Conseil antipollution
Une montée en rapport précoce vous pe rmet d'économiser du carburant et
d'atténuer les bruits de fonctionnement du moteur.
Indicateur de température de liquide de refroidissement


L'indicateur de température de liquide de refroidissement
indique la température du liquide de refroidissement.
Aiguille dans la zone froide
Évitez de rouler à haut régime et de solliciter fortement le moteur ⇒fig. 33.
Aiguille dans la zone normale
En conduite normale, l'aiguille doit se stabiliser dans la zone centrale de
l'échelle graduée. Si le moteur est fort ement sollicité – en particulier lorsque
la température extérieure est élevée – l'aiguille peut aussi se déplacer de
manière importante vers le haut. Cela est sans importance tant que le témoin
d'alerte ne s'allume pas au combiné d'instruments.
Aiguille dans la zone d'alerte
Si l'aiguille se trouve dans la zone d'alerte, le témoin d'alerte* ⇒page 66,
fig. 40 s'allume et l'avertisseur sonore s'active. Arrêtez-vous et coupez le
moteur. Vérifiez le niveau de liquide de refroidissement ⇒page 190 ⇒.
A4
Fig. 33 Température de
liquide de refroidissement
AAAB
AC
AC
A2
Cor fra Seite 59 Montag, 3. Oktober 2005 4:59 16

Poste de conduite
60Même si le niveau du liquide de refroidissement est correct, ne reprenez pas
la route. mais demandez de l'aide à un spécialiste.
ATTENTION !
Avant toute intervention dans le compartiment-moteur, tenez compte des
instru ctions de sé curité ⇒ page 182.
Prudence !
Le montage de pièces rapportées devant la prise d'air frais affaiblit l'effet
refroidissant du liquide de refroidissement. Vous risquez donc de provoquer
une surchauffe du moteur si vous le sollicitez fortement lorsque la tempéra-
ture extérieure est élevée.Indicateur du niveau de carburant

et témoin de réserve
Détail du combiné d'instruments : indicateur de niveau de carburant Le réservoir à carburant a une contenance d'environ 45 litres.
Quand l'aiguille atteint le secteur rouge da zone de réserve
⇒fig. 34 , un
témoin d'avertissement s'allume et un signal acoustique retentit simultané-
ment pour vous rappeler que vous devez faire le plein. Il reste alors environ 7
litres de carburant dans le réservoir.
Tachymètre (compteur de vitesse) Le tachymètre a un totaliseur kilométrique numérique et un totaliseur kilomé-
trique partiel, ainsi qu'un indicateur de périodes de maintenance.
Pendant la période de rodage il faut respecter les instructions décrites dans
⇒ page 153.Afficheur numérique du combiné
d'instrumentsMontre numérique* – Pour régler les heures, tournez le bouton de réglage ⇒page 58,
fig. 32 vers la gauche jusqu'en butée. Tournez brièvement le
bouton de réglage vers la gauche pour faire avancer les heures
par pas de une heure.
– Pour régler les minutes, tournez le bouton de réglage vers la droite jusqu'en butée. Tournez brièvement le bouton de réglage
vers la droite pour avancer les minutes par pas de une minute.
Fig. 34 Indicateur de
niveau du réservoir de
carburant
A5
Cor fra Seite 60 Montag, 3. Oktober 2005 4:59 16

Poste de conduite61
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Affichage de la température extérieure*
La température extérieure s'affiche lorsque le contact d'allu-
mage est mis.À une température allant de +6°C à -7°C on affiche, en plus de la température
extérieure, un symbole d'un flocon de neige et si la vitesse est supérieure à
10 km/h un avertisseur acoustique retentit.
L'activation du symbole de flocon de neige permet d'avertir le conducteur du
danger de verglas, afin qu'il conduise avec davantage de prudence.
Lorsque le véhicule est à l'arrêt ou roule à vitesse très réduite, la température
indiquée peut être légèrement supérieure à la température extérieure réelle
en raison de la chaleur émanant du moteur.
Afficheur avec indicateur multifonction (MFA)*
L'indicateur multifonction (MFA) vous affiche différentes
données de route et valeurs de consommation.
Fig. 35 Levier d'essuie-
glace/de lave-glace :
touche A et commande à
bascule BFig. 36 Afficheur numé-
rique du combiné
d'instruments : indica-
teur de la température
extérieure
Cor fra Seite 61 Montag, 3. Oktober 2005 4:59 16

Poste de conduite
62

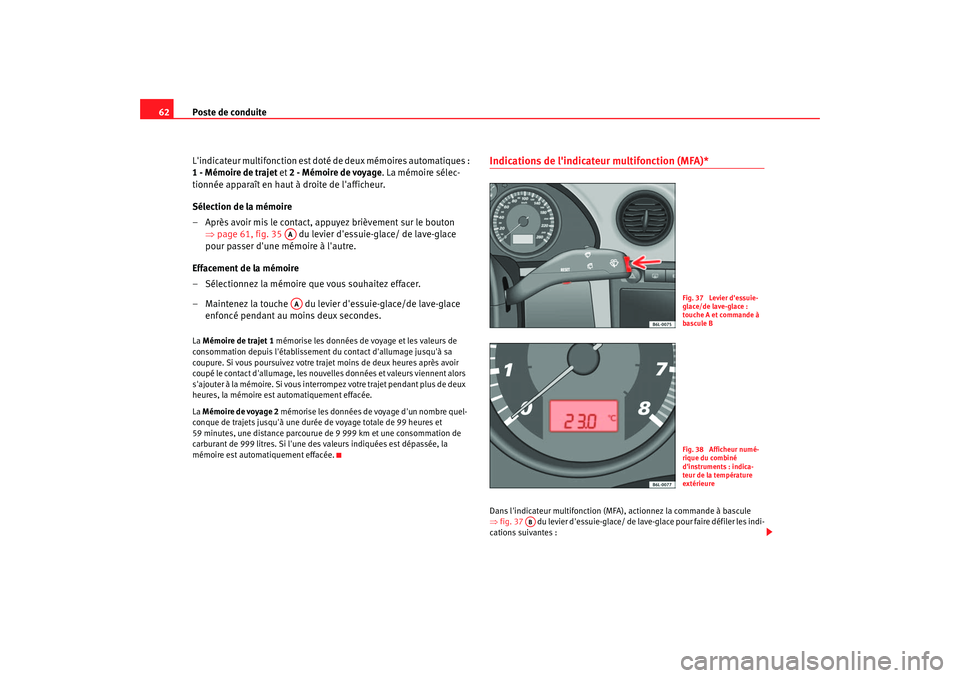

L'indicateur multifon ction est doté de de
ux mémoires au to
matiques :
1 - Mémoi re d

e trajet et 2 - Mémoire de voyage. La mémoire sélec-
tionnée apparaît en haut à droite de l'afficheur.
Sélection de la mémoire
– Après avoir mis le contact, appuyez brièvement sur le bouton ⇒page 61, fig. 35 du levier d'essuie-glace/ de lave-glace
pour passer d'une mémoire à l'autre.
Effacement de la mémoire
– Sélectionnez la mémoire que vous souhaitez effacer.
– Maintenez la touche du levier d'essuie-glace/de lave-glace enfoncé pendant au moins deux secondes.
La Mémoire de trajet 1 mémorise les données de voyage et les valeurs de
consommation depuis l'établissemen t du contact d'allumage jusqu'à sa
coupure. Si vous poursuivez votre trajet moins de deux heures après avoir
coupé le contact d'allumage, les nouvelles données et valeurs viennent alors
s'ajouter à la mémoire. Si vous interrom pez votre trajet pendant plus de deux
heures, la mémoire est automatiquement effacée.
La Mémoire de voyage 2 mémorise les données de voyage d'un nombre quel-
conque de trajets jusqu'à une durée de voyage totale de 99 heures et
59 minutes, une distance parcourue de 9 999 km et une consommation de
carburant de 999 litres. Si l'une des valeurs indiquées est dépassée, la
mémoire est automatiquement effacée.
Indications de l'indicateur multifonction (MFA)* Dans l'indicateur multifonction (MFA), actionnez la commande à bascule
⇒ fig. 37 du levier d'essuie-glace/ de lave-glace pour faire défiler les indi-
cations suivantes :
AAAA
Fig. 37 Levier d'essuie-
glace/de lave-glace :
touche A et commande à
bascule BFig. 38 Afficheur numé-
rique du combiné
d'instruments : indica-
teur de la température
extérieure
AB
Cor fra Seite 62 Montag, 3. Oktober 2005 4:59 16

Poste de conduite63
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

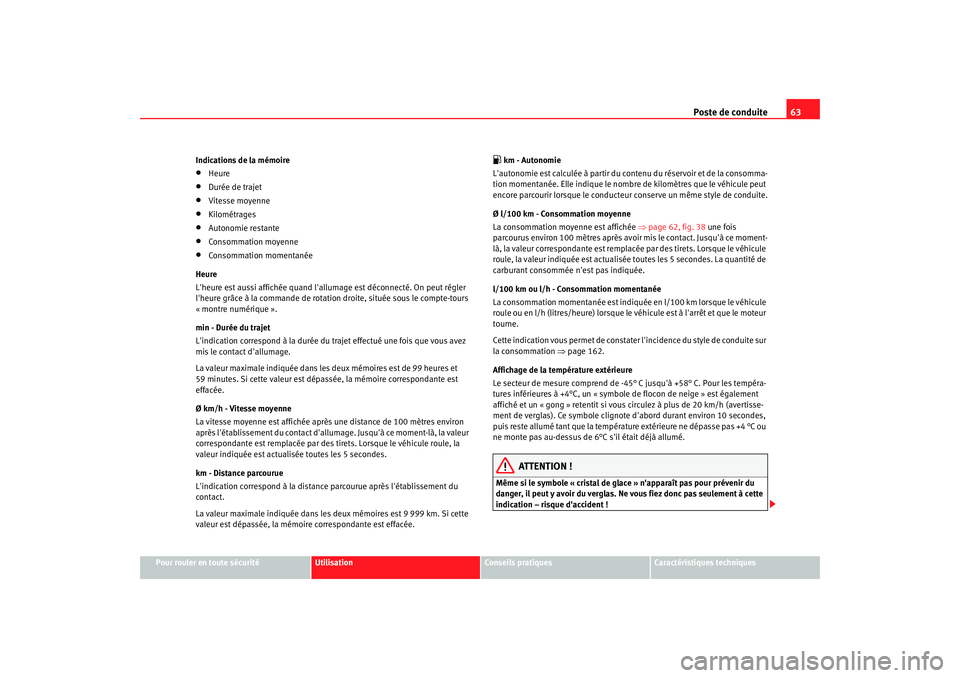

Indications de la mémoire
•
Heure
•
Durée de trajet
•
Vitesse moyenne
•
Kilométrages
•
Autonomie restante
•
Consommation moyenne
•
Consommation momentanée
Heure
L'heure est aussi affichée quand l'allumage est déconnecté. On peut régler
l'heure grâce à la commande de rotation droite, située sous le compte-tours
« montre numérique ».
min - Durée du trajet
L'indication correspond à la durée du trajet effectué une fois que vous avez
mis le contact d'allumage.
La valeur maximale indiquée dans les deux mémoires est de 99 heures et
59 minutes. Si cette valeur est dépassée, la mémoire correspondante est
effacée.
Ø km/h - Vitesse moyenne
La vitesse moyenne est affichée après une distance de 100 mètres environ
après l'établissement du contact d'allumage. Jusqu'à ce moment-là, la valeur
correspondante est remplacée par des tirets. Lorsque le véhicule roule, la
valeur indiquée est actualisée toutes les 5 secondes.
km - Distance parcourue
L'indication correspond à la distance parcourue après l'établissement du
contact.
La valeur maximale indiquée dans les deux mémoires est 9 999 km. Si cette
valeur est dépassée, la mémoire correspondante est effacée.
 km - Autonomie
L'autonomie est calculée à partir du contenu du réservoir et de la consomma-
tion momentanée. Elle indique le nombre de kilomètres que le véhicule peut
encore parcourir lorsque le conducteur conserve un même style de conduite.
Ø l/100 km - Consommation moyenne
La consommation moyenne est affichée ⇒page 62, fig. 38 une fois
parcourus environ 100 mètres après avoir mis le contact. Jusqu'à ce moment-
là, la valeur correspondante est rempla cée par des tirets. Lorsque le véhicule
roule, la valeur indiquée est actualisée toutes les 5 secondes. La quantité de
carburant consommée n'est pas indiquée.
l/100 km ou l/h - Consommation momentanée
La consommation momentanée est indi quée en l/100 km lorsque le véhicule
roule ou en l/h (litres/heure) lorsque le véhicule est à l'arrêt et que le moteur
tourne.
Cette indication vous permet de constate r l'incidence du style de conduite sur
la consommation ⇒page 162.
Affichage de la température extérieure
Le secte ur de mesure comprend de -45° C jusq u'à +58° C. Pour les tempéra-
tures inférieures à +4°C, un « symbole de flocon de neige » est également
affiché et un « gong » retentit si vous circulez à plus de 20 km/h (avertisse-
ment de verglas). Ce symbole clignote d'abord durant environ 10 secondes,
puis reste allumé tant que la température extérieure ne dépasse pas +4 °C ou
ne monte pas au-dessus de 6°C s'il était déjà allumé.
ATTENTION !
Même si le symbole « cristal de glace » n'apparaît pas pour prévenir du
danger, il peut y avoir du verglas. Ne vous fiez donc pas seulement à cette
indication – risque d'accident !
Cor fra Seite 63 Montag, 3. Oktober 2005 4:59 16

Poste de conduite
64
NotaLorsque le véhicule est à l'arrêt ou roule à vitesse très réduite, la température
affichée peut être légèrement supérieure à la température extérieure réelle en
raison de la chaleur de rayonnement du moteur.Indication des positions du levier sélecteur*La position du levier sélecteur de la boîte automatique est affichée par l'affi-
chage ⇒ page 138.Totalisateurs kilométriques ou indicateur de maintenanceTotalisateurs kilométriques
Le totalisateur supérieur de l'afficheur enregistre la distance totale parcourue
par le véhicule. Le totalisateur inférieur enregistre le
s trajets partiels. Le dernier chiffre
indique les centaines de mètres. Le compteur pour les trajets courts peut être
remis à zéro en appuyant sur le bouton de remise à zéro ⇒page 58, fig. 32
.
Indicateur de maintenance
Quand on atteint le délai pour une révisi on, le totalisateur inférieur (totalisa-
teur kilométrique partiel) du tachymètre affiche le symbole d'une clé fixe,
suivi d'un des messages ci-dessous :
OIL - Vidange d'huile-moteur
INSP- Révision de maintenance
Le message de maintenance s'éteint 3 minutes après le démarrage du
moteur. On peut aussi passer au totalisateur kilométrique partiel, en
appuyant pendant plus de 0,5 secondes sur la touche de réinitialisation.
2)
Le Service Technique faisant la maintenance, une fois finie la révision, réini-
tialisera l'indicateur de périodicité d'entretien.
Il est conseillé de confier les travaux de réparation et de maintenance exclu-
sivement aux Service Techniques.
Appuyez sur la touche du totaliseur kilométrique partiel pour remettre à zéro
l'indicateur de périodicité d'entretie n. Procédez comme indiqué ci-dessous :
Coupez le contact d'allumage
Maintenir appuyée la touche de « Reset » du totalisateur kilométrique.
Connecter l'allumage avec la touche de « Reset » appuyée. L'indication
sera affichée en permanence.
Après 10 secondes minimum, lâcher la touche de remise à zéro.
Fig. 39 Indicateur de
maintenance
2)Avec « Allumage OFF » l'indication de maintenance reste visible sur l'affichage.A6A-A-A-A-
Cor fra Seite 64 Montag, 3. Oktober 2005 4:59 16

Poste de conduite65
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

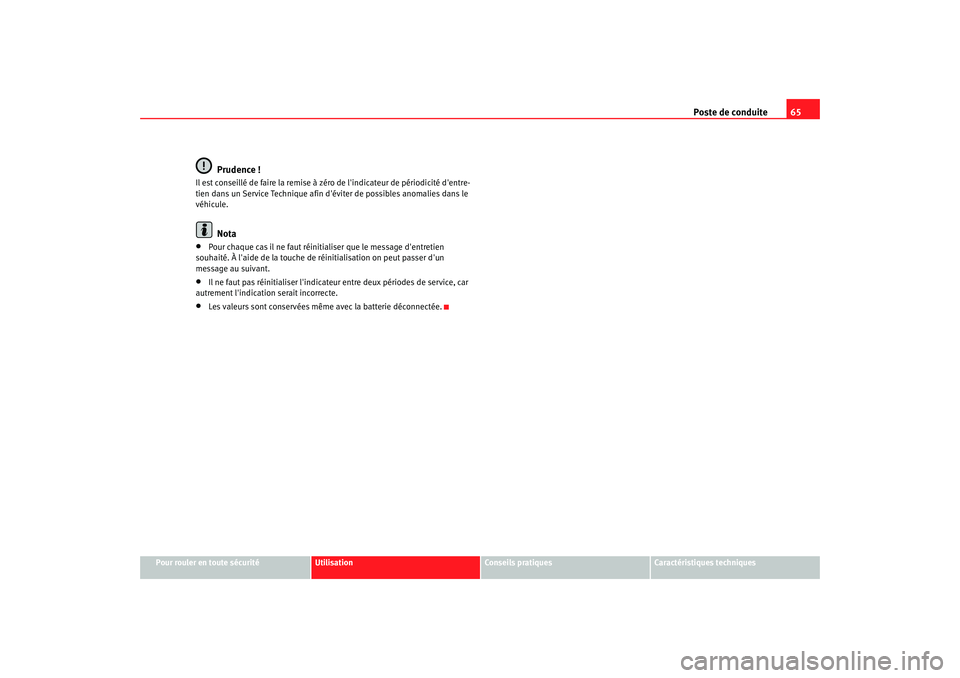

Prudence !
Il est conseillé de faire la remise à zéro de l'indicateur de périodicité d'entre-
tien dans un Service Technique afin d'éviter de possibles anomalies dans le
véhicule.
Nota
•
Pour chaque cas il ne faut réinitialiser que le message d'entretien
souhaité. À l'aide de la touche de réinitialisation on peut passer d'un
message au suivant.
•
Il ne faut pas réinitialiser l'indicateur entre deux périodes de service, car
autrement l'indication serait incorrecte.
•
Les valeurs sont conservées même avec la batterie déconnectée.
Cor fra Seite 65 Montag, 3. Oktober 2005 4:59 16

Poste de conduite
66Témoins d'alerte et de contrôleSynoptique des témoins d'alerte et de contrôle
Les témoins d'alerte et de contrôle indiquent certaines fonctions ou certains dysfonctionnements.
Fig. 40 Combiné d'instruments avec témoins d'alerte et
de contrôle. Certains des témoins d'alerte et de contrôle
présentés ici n'existent que sur certaines versions ou
constituent des options.
Cor fra Seite 66 Montag, 3. Oktober 2005 4:59 16

Poste de conduite67
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Rep.
Symbole Signification des témoins d'alerte et de contrôle Autres informations

Dysfonctionnement de l'alternateur⇒page 68

Feu de position/croisement ⇒page 69

Direction électrohydraulique ⇒page 69

Dysfonctionnement du moteur (moteur à essence) ⇒page 69

Dispositif de préchauffage (moteur diesel)
Allumage permanent : le dispositif de préchauffage est
activé.
Clignotement : dysfonctionnement du moteur
⇒ page 69


Clignotants activés ⇒page 69

Niveau / température du liquide de refroidissement ⇒page 70

Feux de route allumés ⇒page 70

Niveau / Réservoir de carburant ⇒page 71

Système antiblocage de freins (ABS)* ⇒page 71

Frein à main serré,
niveau de liquide de frein insuffisant,
ou dysfonctionnement du système de freinage ⇒
page 71

Système d'airbags ou de rétracteurs de ceintures défec-
tueux ou airbag désactivé ⇒
page 29 ⇒ page 33

Témoin de rappel des ceintures* ⇒page 19
A1A2A3A4A4A5A6A7A8A9A10A11A12
Cor fra Seite 67 Montag, 3. Oktober 2005 4:59 16

Poste de conduite
68
ATTENTION !
•
La non-observation des témoins d'aler te et de contrôle qui s'allument
risque d'entraîner de graves blessures corporelles ou l'endommagement
du véhicule.
•
Un véhicule en panne représente un grand risque d'accident. Utilisez
les triangles de présignalisation pour que les autres usagers de la route
remarquent votre véhicule à l'arrêt.
•
Le compartiment-moteur de tout véhicule est une zone dangereuse !
Avant d'ouvrir le capot-moteur et avant toute intervention sur le moteur ou
dans le compartiment-moteur : arrêtez le moteur et laissez-le refroidir pour
réduire les risques de brûlures dues aux liquides bouillants ou d'autres
blessures. Lisez et tenez compte des avertissements correspondants
⇒ page 182.Nota
•
Sur les véhicules dont l'afficheur n'indique pas de messages d'avertisse-
ment ou d'information, les dysfonctio nnements sont exclusivement indiqués
par l'allumage du témoin respectif.
•
Sur les véhicules dont l'afficheur in dique des messages d'avertissement
ou d'information, les dysfonctionnements sont indiqués par l'allumage du
témoin respectif, accompagné d'un message d'avertissement ou
d'information.
Alternateur


Ce témoin d'alerte signale un défaut de l'alternateur.
Le témoin
 s'allume lorsque vous mettez le contact d'allumage. Il doit
s'éteindre après le démarrage du moteur.
Si le témoin d'alerte
 s'allume en cours de route, la batterie du véhicule
n'est plus rechargée par l'alternateur. Rendez-vous immédiatement dans
l'atelier spécialisé le plus proche.
Mais comme la batterie se décharge, il est alors préférable d'éteindre tous les
consommateurs électriques non absolument indispensables.
Si le témoin clignote, la tension est in suffisante pour que le véhicule fonc-
tionne normalement.

Dysfonctionnement du système de contrôle des gaz
d'échappement ⇒
page 72

Régulation antipatinage (TCS)* /Programme électronique de
stabilisation (ESP)* ⇒
page 72

Antidémarrage électronique ⇒page 73

Pression d'huile-moteur ⇒page 73

Clignotants de remorque activés ⇒ page 73
Rep.
Symbole Signification des témoins d'al erte et de contrôle Autres informations
A13A14A15A16A17
Cor fra Seite 68 Montag, 3. Oktober 2005 4:59 16
